ITTC TRUSS PRODUCT LINE
ITTC PRODUCT LINE

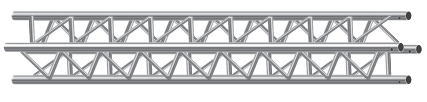

1.5" Light Weight Square Truss
- All members aluminum alloy 6061-T6
- Top and bottom chords are 1-1/2" dia. x 0.125" tubes
- Diagonal members are 1/2" solid rods
- All end connetion bolts 3/8" - A307
- Maximum deflection ≤ length (inches)/240
ALLOWABLE LOAD DATA
|
Uniformly Distributed Load (MAX) |
Center Point Load (MAX) |
Length (ft) | lbs / ft | lbs | lbs |
12 | 271 | 3252 | 1627 |
24 | 53 | 1272 | 636 |
36 | 22 | 792 | 399 |
1.5" Light Weight Triangular Truss
- All members aluminum alloy 6061-T6
- Top and bottom chords are 1-1/2" dia. x 0.125" tubes
- Diagonal members are 1/2" solid rods
- All end connetion bolts 3/8" - A307
- Maximum deflection ≤ length (inches)/240
ALLOWABLE LOAD DATA
|
Uniformly Distributed Load (MAX) |
Center Point Load (MAX) |
Length (ft) | lbs / ft | lbs | lbs |
12 | 175 | 2100 | 1050 |
24 | 21 | 504 | 324 |
36 | 9 | 324 | 162 |
1.5" Light Weight Ladder Truss
- All members aluminum alloy 6061-T6
- Top and bottom chords are 1-1/2" dia. x 0.125" tubes
- Diagonal members are 1/2" solid rods
- All end connetion bolts 3/8" - A307
- Maximum deflection ≤ length (inches)/240
